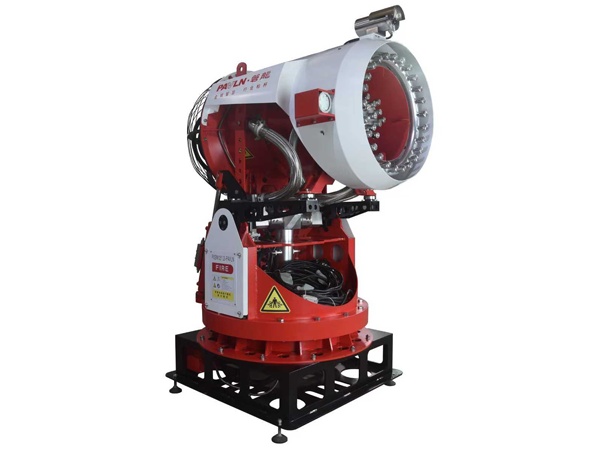

细水雾涡扇炮灭火系统

装置简介

细水雾涡扇炮是一种融合“细水雾＋高速涡扇”技术的智能灭火/抑爆装置，通过高压泵组将灭火介质（水或水-泡沫混合液）雾化为微米级雾滴，再由大功率涡扇产生定向高速气流，把雾滴远距离、立体化地推送至火场，兼具冷却、窒息、降尘、除毒多重功效，适用于大空间、高价值、高危险场所的快速灭火与抑爆。

系统构成

   高效涡轮风扇：产生45 m/s 级出口风速，射程 30～50 m，可 360°连续旋转、-30°～+45°俯仰。

   细水雾喷头组：额定压力1.2MPa，将水滴破碎至 Dv0.5＜200 μm。

   泵组与混合器：流量 6～20 L/s，可 0～6% 自动配比 A/B 类泡沫原液。

   智能控制单元：可见光＋红外双图像识别，≤60 s 完成火源定位；支持自动/手动/遥控三种模式，可接入 FAS、DCS 或物联网平台。

   结构形式：固定式（地面、塔架、屋顶）与移动式（履带/轮式机器人、车载）两大类。

性能特点

a) 高效灭火：雾滴表面积比传统直流水提高 1000 倍以上，瞬间汽化吸热，火场温度 30 s 内下降 300 ℃。立体全淹没＋定向射流双模式，可扑灭遮挡火、流淌火、立体火。

b) 节水环保：同等灭火等级下用水量仅为水炮的 1/10，水渍损失小，现场残留少；介质无毒，可 100% 自然降解。

c) 抑爆降尘：高速雾气迅速降低可燃蒸气浓度，阻断链式反应；10 μm 级雾滴对 PM10 以上粉尘捕集效率＞90%。

d) 智能安全：视频图像识别自动跟踪火源，远程遥控 ≥500 m，人员无需进入危险区；抗 10 m/s 侧风，可在爆炸性气体环境 Ex dⅡC T4 级防爆运行。

e) 一机三用：细水雾模式（A/B 类火灾）、直流模式（远距离冷却隔离）、泡沫模式（油类、醇类火灾）一键切换。

技术参数

规格：200L/min、500L/min、720L/min

射程：30～60m

水平旋转角度：0～360°

俯仰角度：-30°～+45°

喷头工作压力：1.2MPa

雾滴粒径：Dv0.5＜200μm

探测方式：红外测温+图形探测

灭火介质：细水雾或泡沫

应用场所

a) 能源电力：特高压换流站、变压器场、储能电站、燃机罩壳——快速冷却油火、电弧火，保护高价值设备。

b) 石油化工：罐区、装卸栈桥、LNG 接收站、炼化装置——抑制液体流淌火、蒸气云爆炸。

c) 交通运输：机场机库、地铁车辆段、隧道竖井、港口码头——大空间立体灭火，兼顾排烟降尘。

d) 军工与仓储：弹药库、危化库、锂电池仓库、冷链物流中心——局部抑爆、快速降温。

e) 文化遗产与森林：古建筑群、古村落、森林公园——节水环保、远程投送，减少次生损害。
